Tamiya TT-02B 前避震架 撞擊後變型 2

 前避震架 升級金屬件 和 "CVD" 今天收到

接近完美裝上

避震安裝位置要加一墊片填補虛位



XtraSpeed CVD - TT-02B
所謂的 CVD ... 當然是假
真正的 CVD 不是這配簡單的設計 ... 狗骨 Vs CVD

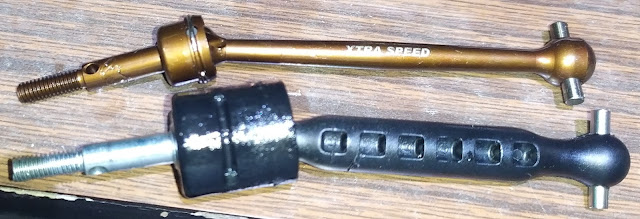

XtraSpeed Universal Shaft Vs Tamiya Universal Shaft
完美取代 原廠 膠件,安裝後,頭輪行駛高速並轉向時減少了很多震動,因此亦少了很多噪音。雖然不是真正的 CVD,但值得投資升級。

2020年8月29日星期六

Tamiya TT-02B 前避震架 撞擊後變型 1

 終於組裝完成,剛剛下樓跑了一圈,一排電都沒有用完,車頭避震架已撞至變型 ...

TT-02B 前避震架撞擊後變型

撞擊是發生於 左頭轆單邊撞上馬路的 路肩位,狗骨也半鬆脫,卡死了左頭轆,使左頭轆不能轉動。把狗骨復位後 (當時都感到奇怪,為何虛位大至可用手把狗骨推回原位😅),不能直線行駛,檢查後才發現前避震架嚴重變型,避震筒的安裝幾何也改變了。

TT02B Front Damper Plate
螺絲孔位嚴重變型

剛剛網購了 藍色的鋁製升級 前避震架,另外順便購入 一對 金屬萬向軸,減低 頭轆 轉向時 萬向軸 移位的機會。



2020年8月26日星期三

RC 遙控車 狗骨、CVD、萬向軸 ...

接觸遙控車,傳動軸 應該是其中一個基本,但存在大學問的部件。

以 二驅車 為例,電機 (馬達) 把動力輸出到 車輪,除了低價玩具車,沒有設計避震系統,或直接把電機齒輪組跟車輪接駁同一組件上之外,正常設計都是馬達齒輪組裝在車架上,車輪裝在搖臂上,車輪可以上下活動,兩者之間用一條可活動的 軸 去連接,這樣 車輪 才可以 因應路面凹凸情況上下活動。這條軸 ... 最普通的設計便是 萬向軸,但 萬向軸 都有 好多設計,小弟不是專家,故只想弄清一點 ... 遙控界稱呼 ... 售賣的 CVD,應該一半以上都不是 CVD。

CVD ... 全名 是 Constant Velocity Drive ... 工程界 集中 研討 那個 轉接位 ... 所以網上找資料 ... 用 CVJ,Constant Velocity Joint 比較正確。

Constant Velocity 翻譯是 固定 向速

一般的 低價 萬向軸 (但其實設計上 相對 牢固,可承受更大扭力),都是 U-Joint。

RC Car Dog Bone
遙控車 常見 部件 ... 狗骨,萬向軸 的其中一款設計

相片顯示 頑皮龍 傳動軸 ... U-Joint 設計

普通的 萬向軸 跟 CVD 最大的不同處是 軸本身轉動時的 "順滑" 度,Youtube 有大量相關短片示範,以下是其中之一 https://youtu.be/gmV4qwLfOMY

CVD 的 轉動 "順滑",但結構複雜,對於 細小的 RC 來說,生產難度會相對真車更高,成本自然會非常高,加上CVD要相對多的保護,對於 衝撞 極多的 RC 來說,這亦不是合適的部件。

如早前所說,小弟不是講解 CVD / U-Joint / 狗骨 ... 只希望車友們不要被誤導以為花了 US$20 買入了一組 CVD,其實最終都只是買入一套顏色美觀,用了高級一些物料,跟狗骨設計不同,不會 分開的 U-Joint。

2020年8月25日星期二

Tamiya 田宮 TT-02B 底盤觸地 / 撞地

應該二十多 三十 年 沒有玩遙控車,當時喜歡的是 大腳車 ... 但其實 ... 不是太好玩 ... 走起來 跳呀跳 ... 操控 ... 更不用多說。

因為 留家抗疫 太無聊,一台 好看不能玩的 頑皮龍 未能消磨時間 ... 所以再買了一台 Tamiya TT-02B。

TT02B 已是 "老車",網上有不少資料 和 分享,但有其中一項是 中文網 少見的資料 ... 對於我這個第一次玩 越野車 ( Buggy ) 的新手 ... 組裝完成後,發現 ... 底盤極易撞地 ... 是我組裝出錯 ? 是組件有問題 ? 買了假貨 ?

當嘗試了一晚改善工程,但也是失敗後,今天 ... 於網上再找了一堆資料 ... 終於 ... 找到了 正解 ... 越野車 高處跌落地時車底 / 底盤 觸地 或 撞地 是正常的設計,原意是讓車底受力 ... 減少對 避震機 的 傷害,始終 越野車 飛跳台 再 跌落地 的 衝擊力不小 ... 正常 離地 一尺左右 跌落地 會 底盤觸地是正常。按比例計算 ... RC Buggy 離地一尺 ... 大約是 3、4個轆的高度 ... 如是真車 ... 這高度便是一個成年人的高度 ... 一米多、兩米的高度 ... Rally 賽車、真正有人在車內的 Buggy,應該都不會走這樣的路線,真車 不會設計成 觸地吸收衝擊力 是為了 保護 車內的 人,因為一般人體都不可能接受這樣大的衝擊 ... 但 RC 遙控車,只要車體承受得了 (撞多次壞了大不了更換) ... 追求的便只剩下 操控性 和 圈速 ... ...

如閣下都是 中文人,找不到相關資料,可以在網上以 "RC Bottom Out" 或 "RC Chassis Slap" 作關鍵字詞搜尋,會有比較多的 外國車友 對 RC Buggy 底盤觸地作調校分享。

2020年8月16日星期日

頑皮龍 (Naughty Dragon) 遙控車,民用車系列,型號 C-14 ( 傳動 部份 )



傅動軸已升級為 全金屬 (人民幣 24元,運費 10元),市面上有不同設計的金屬傅動軸,這款是 "實心" 的設計。

穩固性完全不用掛心,反而動力太強,導致另一部份出了問題。
前後橋軸的綠圈部份都鬆弛了,當車輪被卡時,傅動軸可以繼續轉動,但車輪不轉動 ... 動力因此流失。

到現在,小弟應該不會再為 頑皮龍 升級車架、動力 等等,因持續下去,一定比買一輛高一級的遙控車還要貴,因頑皮龍本身的質量太低,玩外觀是無敵,但打算玩 動力、操控的車友便不要浪費金錢。

2020年8月12日星期三

頑皮龍 (Naughty Dragon) 遙控車,民用車系列,型號 C-14 ( 整改 - 避震機 )

星期六,剛剛組裝完成,在家中跑了幾圈,車頭的 傳動軸 已斷 ... 今天,在家抗疫,唯有把玩降級為 2WD 的 C-14 ... 先是處理之前沒有固定的 舵機臂 ... 找到一粒合適的螺絲。
完成後 ... 跑呀跑 ... 後輪的傳動軸 也 斷了 ... ... 避震也因震動散開 ... 今次沒有影相 ... 反而即時拆車 ... 開始修理 ... 也希望嘗試不同的組裝方法 ... 首先 ... 在淘寶訂了 金屬傳動軸 ... ... 到貨前,先處理 避震機 ... 希望改善不暢順的情況。
升級金屬避震是 油壓避震,收貨時主要部份已組裝,防漏油橡膠圈作為配件(無展示),因為沒有避震油提供,加上彈弓本身已很硬,所以沒有注油便裝上車架試跑。其實未組裝上車前,已發現軸上的 "膠片" 跟 避震機 主體 磨擦感 非常嚴重,而且阻力是非線性 ... 所以打算把 避震機 主體內壁 用水沙紙 打磨一下,看看有沒有改善,因感覺明顯是 CNC 車床在 主體壁上劃了 一圈一圈的情況,主軸上下活動時,明顯感到一下一下的阻力 ... 應是由 直徑不一致 產生 ... 闊 ... 窄 ... 闊 ... 窄。

另外,升級金屬避震座提供的螺絲太長,會影響避震機安裝和活動,所以要把 螺絲 砌斷改短,為方便,直接在車架上把螺絲砌尾。
改短前

改短後

以下是最終安裝方案:
相片已顯示 金屬 傳動軸,真的很牢固 ... 但亦因此產生了另一個問題 ... ... 請參考這裡。


用墊圈令避震機不會碰到避震機座 和 盡量垂直 ... 但這避震完全不是專車專用,管身太粗,阻礙了車輪於 "車身扭腰" 時 的 行程。彈簧亦過硬,基本上發揮不了應有吸震的功能,加了負重在車上,避震還是沒有壓縮 ... 所以打算升級的車友,要小心尋找升級件。先不說質量,本身這避震便不是給這些輕量級小車使用。

2020年8月10日星期一

Tomica - 5 Toyota bB , 紙盒裝 [已售 2020-8-10]

Tomica - 5 Toyota bB , 紙盒裝 [已售 2020-8-10]

出售價 HK$100 (存放太久,有膠袋漬)


Tomica - 5 Toyota bB , 紙盒裝

頑皮龍 (Naughty Dragon) 遙控車,民用車系列,型號 C-14 ( 整改 - 車架 )

 中國製品外銷十分受歡迎,主因是性價比高,但品質控制一直是問題,當然這是生產成本要壓低的結果 ... 所以商業上一分錢半分貨是要接受的事實 ... 尤其當 日本、德國 等品質大國都因為要跟全球打 價格戰而降低要求時,中國的品管便變得非常合理。


頑皮龍 C-14 的 車架比車斗長了,第一次組裝時沒有發現,只是暴力地把車斗組裝上,難怪避震機的幾何好像不太正常。現在終於發現了第一個原因。

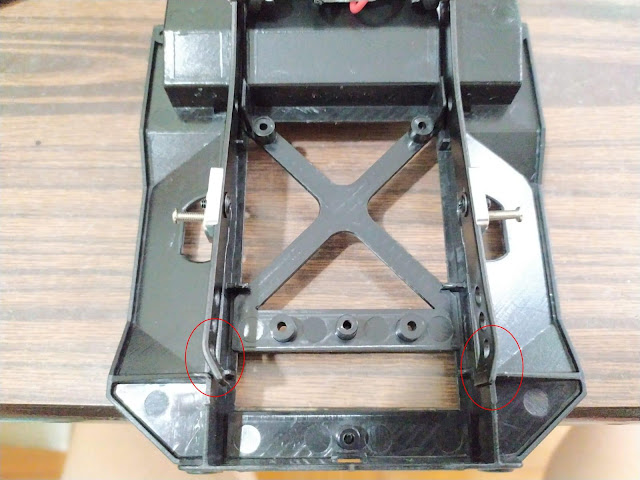

用最簡單的方式調整長了的部份 ... 折彎
